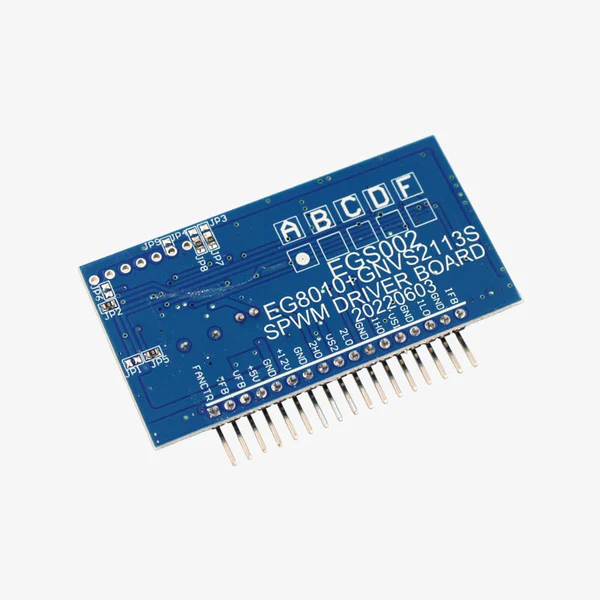

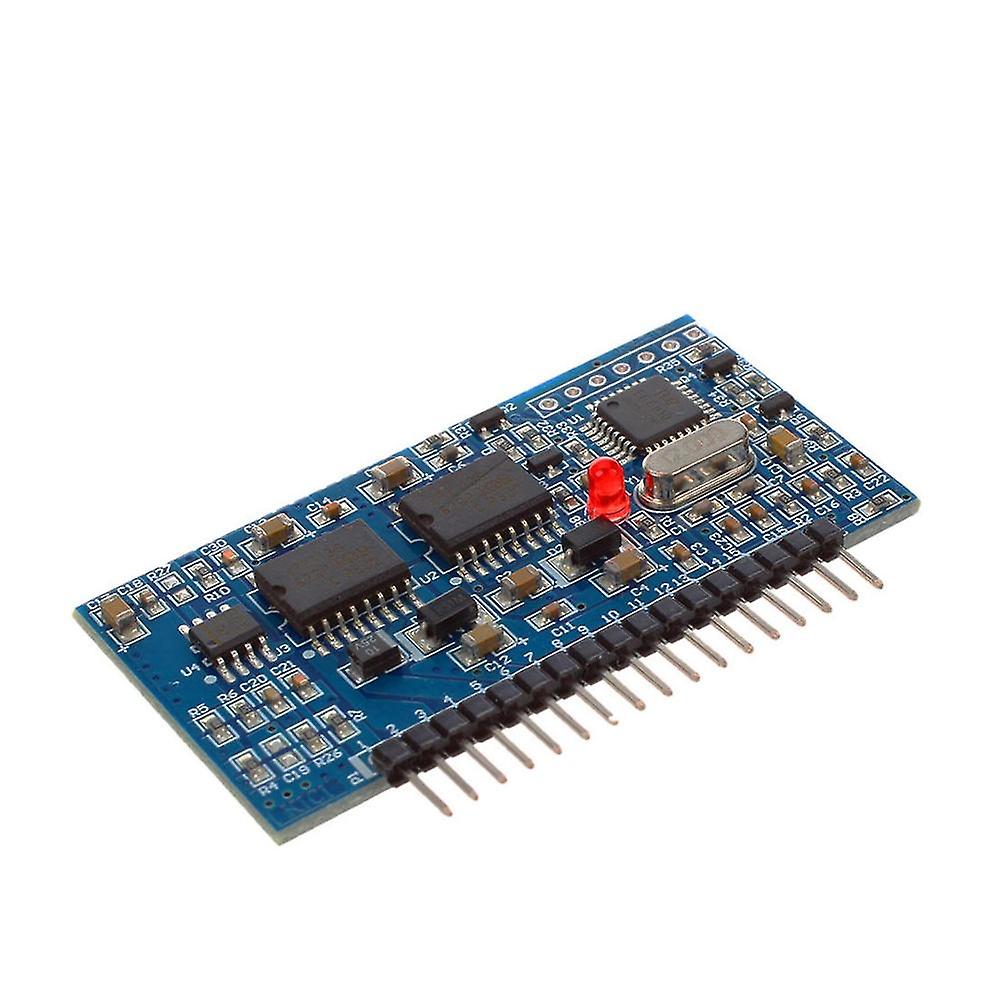

EGS002 EG8010 + IR2113 DC-AC SPWM Pure Sine Wave Inverter Module
Karakteristike:
– 5V jednostruko napajanje
– Pin postavlja četiri vrste izlazne frekvencije čistog sinusnog talasa: fiksna frekvencija 50 Hz čisti sinusni talas; 60 Hz fiksne frekvencije čisti sinusni talas; 0-100 Hz frekvencija čistog sinusnog talasa je podesiva; Frekvencija čistog sinusnog talasa od 0-400 Hz je podesiva.
– Unipolarna i bipolarna modulacija
– Dolazi sa kontrolom mrtvog pojasa, pin podešeno 4 mrtvo vreme: 300nS mrtvo vreme; 500nS mrtvo vreme; 1.0uS mrtvo vreme; 1.5uS mrtvo vreme
– Eksterni kristalni oscilator od 12MHz
– PWM noseća frekvencija 23,4 KHz
– Napon, struja, povratna informacija o temperaturi u realnom vremenu
– Zaštita od prenapona, podnapona, prekomerne struje i pregrevanja
– Pin za režim mekog pokretanja koji postavlja vreme odziva od 1S
– Serijska komunikacija za podešavanje izlaznog napona, frekvencije i drugih parametara Spoljni
– Eksterni serijski port 128*32 LCD modul 1602 prikazuje napon, frekvenciju, temperaturu i električnu struju pretva
990.00 RSD
Opis proizvoda
EG8010 je digitalna, funkcija koja veoma dobro donosi sopstvenu kontrolu mrtvog vremena čipa generatora čistog sinusnog talasa, koji se koristi u dvostepenoj DC-DC-AC strukturi za konverziju energije ili jednostepenom DC-AC transformatoru frekvencije za pojačavanje, eksterni kristalni oscilator od 12MHz, da bi se postigla visoka preciznost, a harmonijska distorzija je veoma mala ili čista od 00Hz silikonskih talasa AS60 Hz.
Čip koristi CMOS tehnologiju, internu integraciju SPWM sinusnog generatora, kontrolno kolo mrtvog vremena, opseg faktora množenja, kola za meki start, zaštitni krug, RS232 serijski komunikacioni interfejs i serijski LCD upravljački modul
Radni napon (VDC): 5V Pruža zaštitu od skokova napona, niskog napona, velike struje i pregrevanja. Opremljen LED svetlima koja daju upozorenja i može da kontroliše ventilator. Možete da podesite ploču za 50Hz ili 60Hz AC izlaz i kontrolišete koliko glatko se pokreće i zaustavlja. Poboljšan je da se bolje nosi sa smetnjama i ima interfejs za povezivanje ekrana. Dizajniran je da se uklapa sa prethodnom verzijom, EGS001, što olakšava nadogradnju. Pin za režim mekog pokretanja postavlja vreme odziva od 1S Možete da kontrolišete i prilagodite njegovo ponašanje preko računara ili drugog uređaja. Odličan je za pravljenje uređaja kao što su pretvarači solarne energije, pretvarači energije vetra, pa čak i stvari kao što su regulatori brzine za motore.
