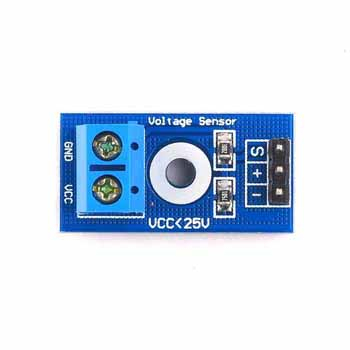

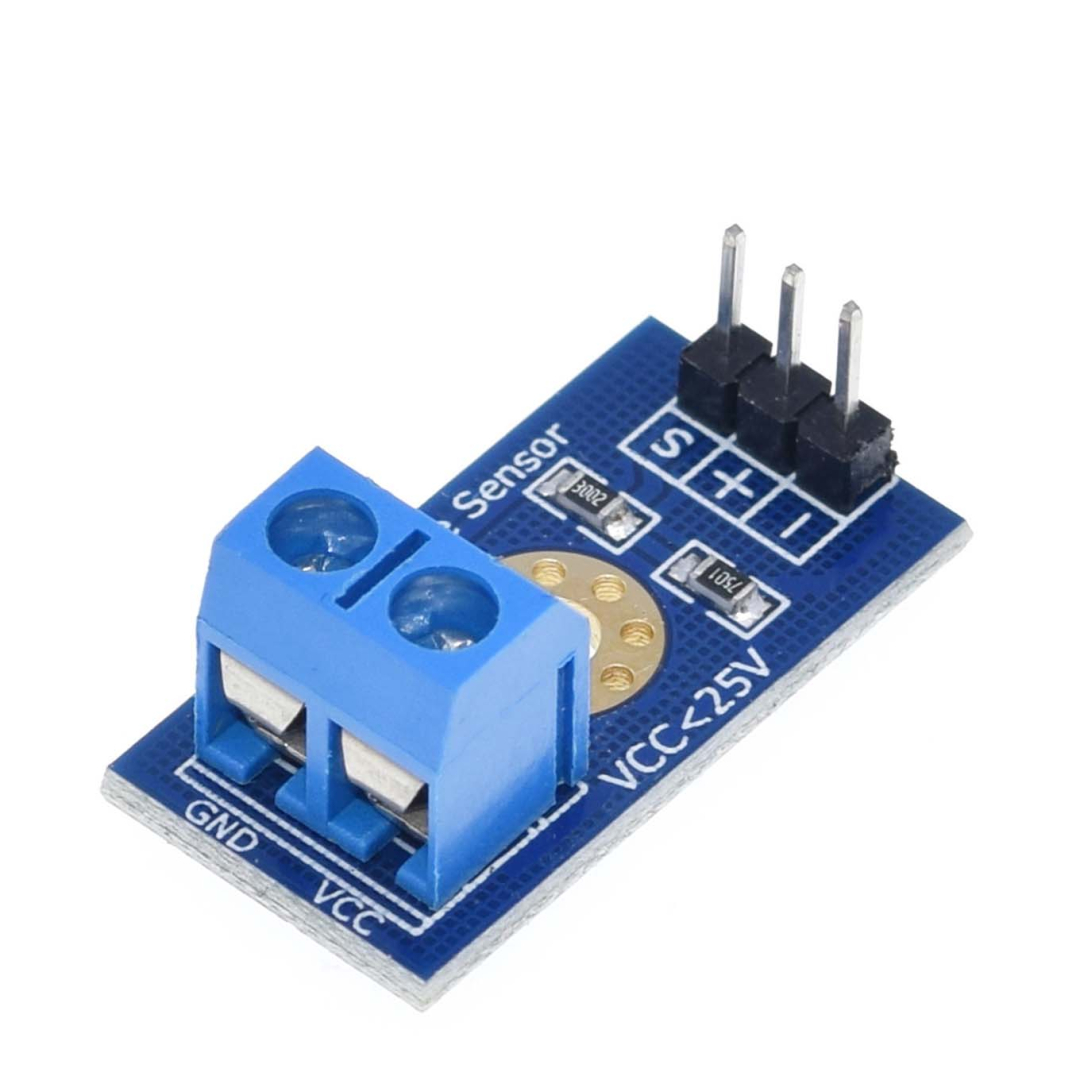

ARDUINO VOLTAGE SENSOR
Uvod u modul:
Ovaj modul je dizajniran na osnovu principa podele napona otpora, koji može smanjiti ulazni napon terminalnog interfejsa za 5 puta. Ulazni napon arduino analognog ulaznog napona je veći od 5V, tako da ulazni napon modula za detekciju napona ne može biti veći od 5V × 5 = 25V (ako se koristi sistem od 3,3V, ulazni napon ne sme biti veći od 3,3vk5 = 16,5v). Pošto je AVR čip koji se koristi u Arduinu 10-bitni AD, analogna rezolucija ovog modula je 0,00489v (5V / 1023), tako da modul za detekciju napona detektuje da je ulazni napon 0,00489v × 5=0,02445V.
Parametri:
Opseg ulaznog napona: dc0-25v
Opseg detekcije napona: dc0.02445v-25v
Analogna rezolucija napona: 0,00489v
DC ulazni interfejs: pozitivni terminal je povezan na VCC, a negativni terminal je povezan na GND
Izlazni interfejs: + „povezan na 5 / 3.3V“, – „povezan na GND, i“ s „povezan na ad pin arduina
130.00 RSD
Opis proizvoda
Uvod u modul:
Ovaj modul je dizajniran na osnovu principa podele napona otpora, koji može smanjiti ulazni napon terminalnog interfejsa za 5 puta. Ulazni napon arduino analognog ulaznog napona je veći od 5V, tako da ulazni napon modula za detekciju napona ne može biti veći od 5V × 5 = 25V (ako se koristi sistem od 3,3V, ulazni napon ne sme biti veći od 3,3vk5 = 16,5v). Pošto je AVR čip koji se koristi u Arduinu 10-bitni AD, analogna rezolucija ovog modula je 0,00489v (5V / 1023), tako da modul za detekciju napona detektuje da je ulazni napon 0,00489v × 5=0,02445V.
Parametri:
Opseg ulaznog napona: dc0-25v
Opseg detekcije napona: dc0.02445v-25v
Analogna rezolucija napona: 0,00489v
DC ulazni interfejs: pozitivni terminal je povezan na VCC, a negativni terminal je povezan na GND
Izlazni interfejs: + „povezan na 5 / 3.3V“, – „povezan na GND, i“ s „povezan na ad pin arduina
